人员定位系统_RFID人员定位系统
浏览: 发布日期:2019-12-23
一、 概述

     人员定位系统、RFID人员定位系统技术在国内急速发展给监管场所智能化建设带来新的契机,为提高监区管理工作的信息化水平,推动被监管人员管理工作向制度化、规范化、实时化发展,确保监区安全稳定,逐步实现监区“智能化全方位监管”奠定了坚实基础。在信息化技术高速发展的今天,对监管单位的管理技术和水平要求越来越高。提高监管安防管理水平,建立目标跟踪系统、警情处理人员定位系统已成必然趋势。
      根据《关于加快推进“智慧监狱”建设的实施意见》的总统要求,结合监狱、戒毒所、看守所等重要区域的人员定位管控系统实际需求,定位智能管控系统。系统运用物联网技术实现对人员实时定位、轨迹跟踪、自动点名、越界报警、禁入禁出、智能行为分析等功能。增强安全监管力度、确保民警人身安全,提高民警工作效率、减轻工作压力,杜绝越狱、暴狱等异常事件发生,从真正意义上实现监管场所管理信息化、智能化、规范化,真正实现“向科技要警力”目标,推动监狱工作机制的变革。

二、 设计思路

      人员定位系统秉承集约化、高效化的建设思路,可对整个监狱进行网格化分,将监狱划分为多个重点区域、非重点区域、普通区域,并进行分类部署、分类管理。
重点区域可进行高精度定位(二维),实现服刑人员精准定位(误差在 0-50米内);如:审判楼、办公楼、档案楼。
非重点区域可进行一维定位,实现区域直线定位;如:走廊、停车场。
普通区域可进行零维定位,实现该区域是否人员进入检测;如:(室外空旷区域)。

三、 需求分析

    人员定位系统运用物联网技术,实现对被监管人员及管理人员的实时定位、轨迹跟踪、自动点名、越界报警、智能行为分析等功能。提高对被监管人员的安全监管粒度,提高管理人员的管理工作效率、减轻工作压力、确保管理人员人身安全,从真正意义上实现监区管理信息化、智能化、规范化,实现“向科技要警力”,推动监狱工作机制的变革。

3.1. 人员位置实时监控

     通过人员定位系统_RFID人员定位系统软件系统管理界面可直观地看到区域内被监管人员分布情况,可采用点击鼠标的方式迅速查询到被监管人员基础信息。可实时查看一个或者多个被监管人员的移动轨迹,可实时查询任意一个被监管人员的位置及实时移动轨迹。

3.2. 人员历史轨迹查询

  RFID人员定位系统监区被监管人员数量众多,要查找某一个被监管人员的历史行踪传统的管理手段无法实现,需要利用新的技术手段实现人员历史轨迹的查询,可以查询到被监管人员在某个时间段所处位置。

3.3. 区域电子点名、统计

     人员定位系统、RFID人员定位系统动态实时点名:在指定区域,直观地显示实到人数、人员信息及状况、由系统自动进行辨别、记录及统计,实时统计监区内人员总数和人员明细;用电子点名代替传统的点名方式,提高监区被监管人员点名的准确性和方便性,大幅提升被监管人员管理效率。
按照设定的条件,如各分监区、各中队、小队,实时查询被监管人员的信息;实时查询各个监区的实时被监管人员状态信息;将鼠标移到被监管人员图标上可以看到被监管人员的当前状态;踪、自动点名、越界报警、智能行为分析等功能,并达到监区应用的技术性能要求:

四、RFID人员定位系统建设目标

4.1.区域定位准确。

4.2.报警响应延时小,服刑人员有违规行为时系统能及时报警以阻止事态恶化发展

4.3.每天进入工区的人员总数可以进行统计。

4.4.按照监区内的特定工作区域,可以对进入对应工作区域的服刑人员进行统计。

4.5.服刑人员不允许在工作时间在非工作区域进行长时间的逗留,如有逗留应进行提示。

4.6.可以对每个服刑人员以周或月为单位进行工作时间的统计。




五.、设计依据

    系统设计依据国家相关规范、技术要求和用户需求:
《数据中心基础设施施工及验收规范》 (GB50462-2015)
《计算机场地通用规范》 (GB/T2887-2011)
《供配电系统设计规范》 (GB50052-2009)
《电力工程电缆设计规范》 (GB50217-2007)
《电气装置安装工程接地装置施工及验收规范》   (GB50169-2006)
《综合布线系统工程设计规范》 (GB50311-2007)
《综合布线系统工程验收规范》 (GB50312-2007)
《入侵报警系统工程设计规范》 (GB50394-2007)
《视频安防监控系统工程设计规范》 (GB50395-2007)
《安全防范工程技术规范》                (GB50348-2004)
《安全防范系统通用图形符号》 (GA/T74-2000)

六、设计原则

6.1. 可维护性和可扩展性

RFID人员定位系统提供大量配套的、灵活性极大的、组织架构、工作流程、业务表单、访问权限等方面,从而可以快速构建各类需求不同的系统应用功能。

6.2. 成熟性和先进性

RFID人员定位系统系统支撑平台应采用业界主流的、成熟的、先进的技术进行开发,包括J2EE,.net 体系架构、“表现层-逻辑层-数据层”三层次结构、WEB 技术、平台组件化技术、虚拟化技术等,支持 WFMC(工作流)、W3C(表单)、XML(数据交互)等主流标准;系统应用功能应采用“平台构建应用”模式进行定制,从而保证系统的高性能和高稳定性;所选产品应具有众多的实施案例和成功经验,能有效地降低开发集成过程中的技术风险和产品风险。

6.3. 实用性和易用性

人员定位系统系统界面设计应以实用、方便、友善为原则,全部操作界面均基于监区三维全景和二维平面模式,界面设计美观大方、直观简洁,所有业务功能实现均采用不超过 3 次点击鼠标即可到达的设计理念,符合标准 WEB 页面操作风格和标准Windows 文件编辑风格,只要懂得使用 windows 操作系统,就可熟练使用该系统,让系统用户不用花大量的时间在操作学习上。

6.4. 可靠性和安全性

系统具有可靠性和安全性,可靠性方面,能够 7X24 持续可靠的处理需求访问,并确保系统在负荷增加的情况下,保障各应用系统的功能、数据完整性和一致性的能力。安全性方面,基础运行平台设计为独立子网,专用硬件设备采用私有通讯协议,整个系统的安全性设计设计到运行环境、网络通信、数据安全、管理安全等各个方面。

6.5. 兼容性和开放性

人员定位系统的核心技术应是标准的并且被 IT 业界广泛支持的,而非某一家公司的专利,以提高系统未来发展的灵活性。我们在系统中将采用.net 平台,数据库接口遵循 JDBC 及 ODBC,消息传递将遵循 XML(eXtensibleMarkupLanguage),从而使未来系统可以平滑地升级并能与各种同样开放的未来系统相集成。

七、总体设计

    人员定位系统建设以提高监狱管理工作信息化水平、预防安全事件发生为目的,以实现监区管理工作的实时、高效、科学为着眼点,以信息系统推广及全面应用为核心,以低投入、高效益、重质量为目标,在信息化建设的总体框架内进行系统设计和总体规划,按照“统筹规划、分步建设、边建边用、逐步完善”的建设思路,全面推进服刑人员管理和行政管理工作的信息化和现代化进程。
服刑人员进出定位智能管控系统主要实现以下功能:

实时掌握场所内各个受控区域人员的位置和轨迹信息;有效防止服刑进入非授权区域,大大降低文件泄漏、影响开庭程序;可视化人机交互界面,服刑人员的安全监管管理工作简单直观;服刑定位智能管控系统与安防系统联动,实现智能化分析和管理;

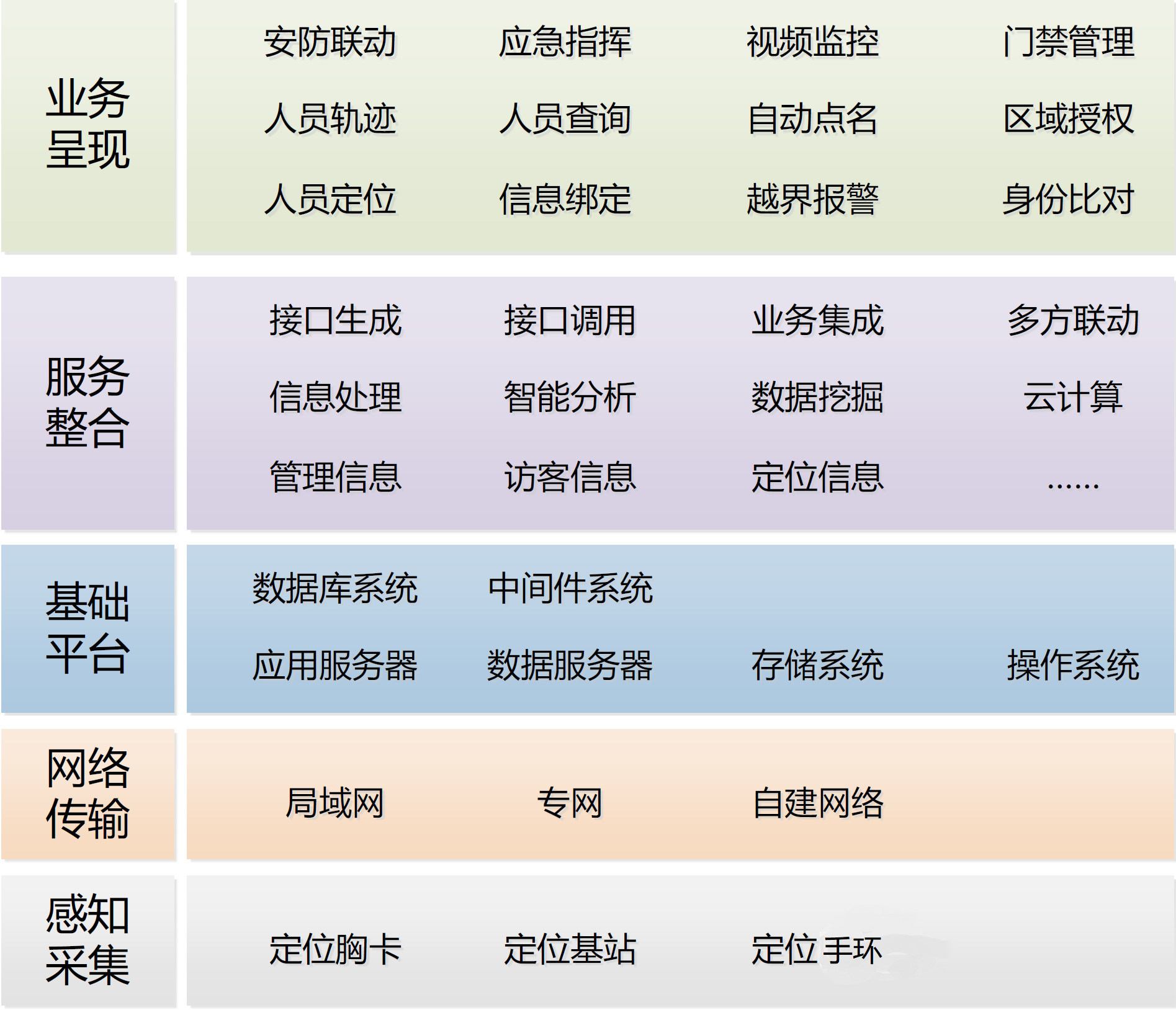

7.1. 技术架构

人员定位系统整体架构设计,以安全监管平台和服刑人员定位跟踪系统为基础,融合无线传感网技术、网络视频监控技术等先进的信息化技术,实现对人员定位跟踪、视频联动、语音对讲、电子围栏等子系统的功能整合,建设区域定位智能管控系统。
7.2. 感知采集层

目标定位跟踪基于物联网技术,感知采集层是目标定位跟踪的基础,定位标签(手环)作为服刑人员位置基础数据源头,定位基站和定位网关为目标定位跟踪数据的存储和传输载体。

7.3. 网络传输层

网络根据业务的类型可划分为监狱内局域网、专网、自建专网等,目标跟踪与地理信息系统的数据传输根据监区实际情况选择在某一个网络中构建目标跟踪与地理信息系统专用业务子网,专用业务子网与已有的网络进行逻辑隔离。

7.4. 基础平台层

基础运行平台层是目标跟踪与地理信息系统的运行基础,其中包括数据库系统、操作系统、中间件系统、数据库服务器、应用服务器、存储系统等,还包括通用的交换机、监控等安防设备硬件。

7.5. 服务整合层

服务整合层是目标跟踪与地理信息系统的业务呈现关键,系统需要整合监狱已有的安防系统和业务系统,因此服务整合包括了接口生成、接口调用、业务集成、多方联动、信息处理、智能分析、数据挖掘、云计算、管理信息、预警信息、房间信息、定位信息等各种技术手段和业务数据的融合。

7.6. 业务呈现层

RFID人员定位系统业务呈现层包括安防联动、应急指挥、视频监控、人员定位、人员轨迹、人员查询、自动点名、一键求救、聚集报警、闯入报警等各个应用功能模块。

八.、技术应用

8.1. RFID定位技术

8.1.1、射频识别技术RFID(Radio Frequency Identification Technology)是成熟于20世纪末,21世纪初的一种非接触式的最新自动识别技术,目前正在全世界的各种行业中得以推广应用。
8.1.2、它通过射频信号自动识别目标对象并获取相关数据。
8.1.3、RFID人员定位系统是一项易于操控,简单实用且特别适合用于自动化控制的灵活性应用技术,其所具备的独特优越性是其它识别技术无法企及的。
8.1.4、识别工作无须人工干预;
8.1.5、它既可支持只读工作模式也可支持读写工作模式,且无需接触或精确瞄准;
8.1.6、可自由工作在各种恶劣环境下;
8.1.7、可进行高度的数据集成;
8.1.8、由于该技术很难被仿冒、侵入,使RFID具备了极高的安全防护能力。

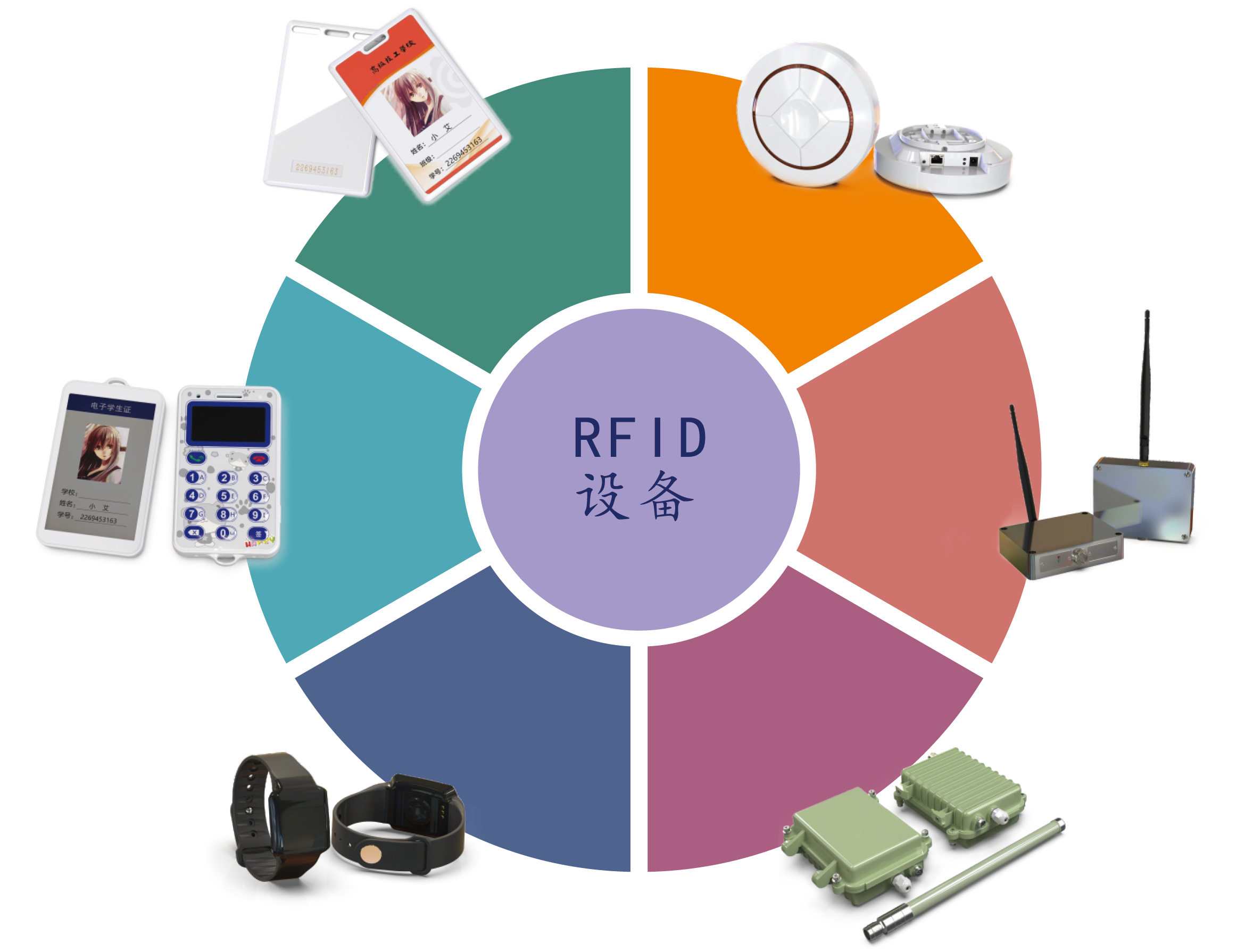

8.1.9、一个最基本的RFID人员定位系统系统一般包括以下几个部份:
8.1.10、标签(Tag):由耦合元件及芯片组成,每个标签具有唯一的电子编码,附着在物体上标识目标对象;
8.1.11、 阅读器(Reader):读取(有时还可以写入)标签信息的设备,可设计为手持式或固定式;
8.1.12、天线(Antenna):在标签和读取器间传递射频信号。
8.1.13、电子标签中一般保存有约定格式的电子数据,在实际应用中,电子标签附着在待识别物体的表面。读写器可无接触地读取并识别电子标签中所保存的电子数据,从而达到自动识别体的目的。通常阅读器与电脑相连,所读取的标签信息被传送到电脑上进行下一步处理。(除以上基本硬件配置外,还应包括相应的应用软件)
8.2. 系统特点

RFID人员定位系统根据实际需求、投入成本、设备布设和软件算法的合理搭配,分别包括:三维定位、二维定位、一维定位、零维检测。定位精度最高可达 50cm。
高精度:50cm 左右定位精度低延时:80ms 以内的延迟
大容量:全系统 100000 卡次/秒的定位次数计算能力手环抗遮挡:普通遮挡不影响定位效果

8.3. 技术保障

8.3.1.立体式定位跟踪

实现人员全方位、立体式定位,其定位功能在时间上、空间上无断点,对特殊区域定位精度最高可达到 50cm,有效避免服刑人员越界等违规行为。

8.3.2.防漏检

采用先进硬件防碰撞技术,保证在强电磁环境下,多人同时通过门禁等边界区域无漏检,大量人员并发同时通过时最大限度降低漏测几率。

8.3.3.实时响应

报警求助、越界等事件的响应时间小于等于 3 秒,主动报警延时不大约 1秒,从而保证事件的实时响应。

8.3.4.智能分析

支持对人员行为进行智能分析,减少潜在风险。

8.3.5.高可靠度

严格器部件选型、集成度高,可靠性高且体积小。

8.3.6.安全可信

通信协议采用轻量级物联网安全加密机制采用,支持硬件加密算法,并具备密钥自动更新、通信行为隐匿等安全特性。

九、 定位部署设计

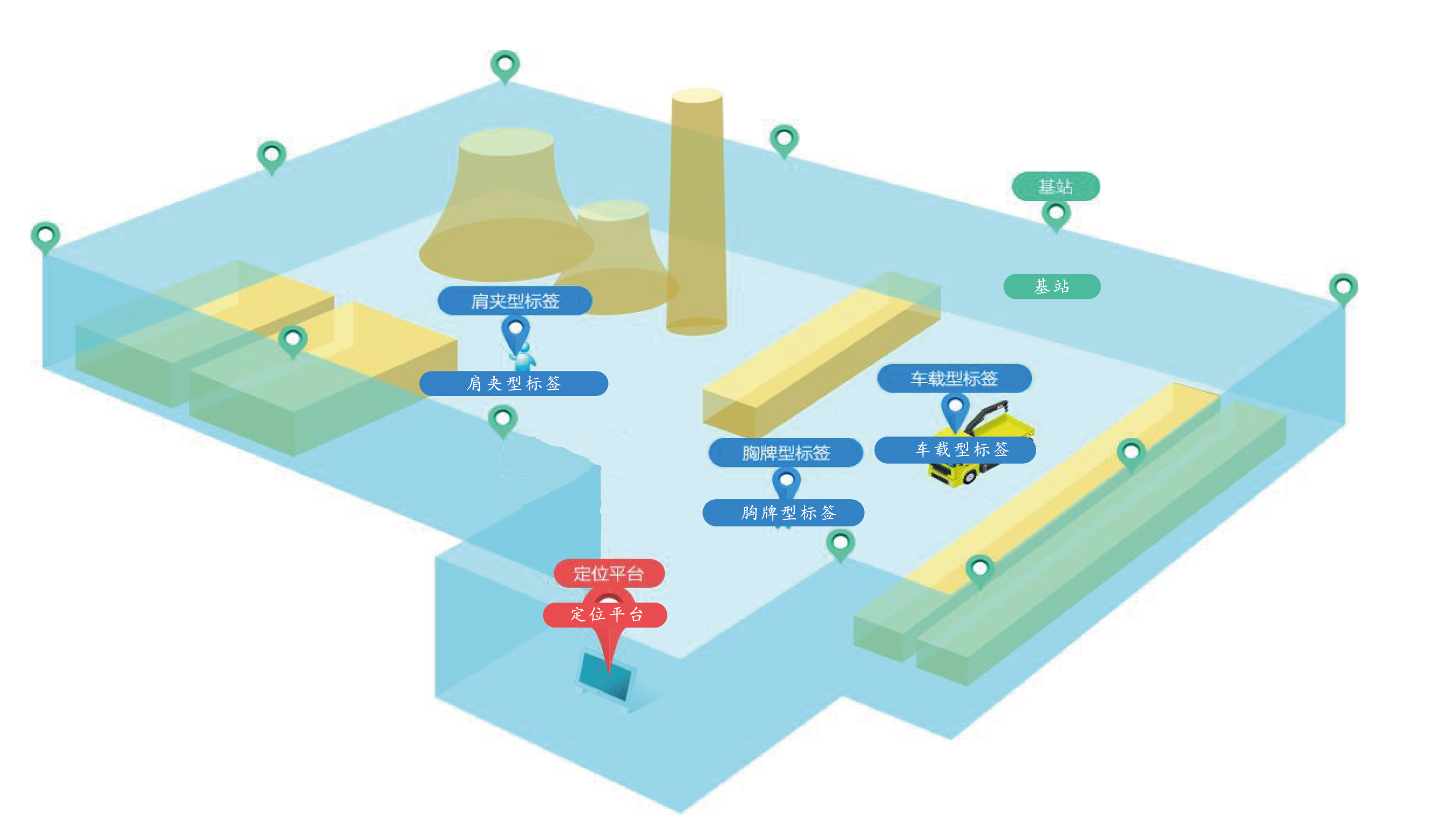

借助人员定位技术,通过在监舍、监舍门、走廊、走廊门、办公室、楼道、车间和空旷活动区域等场所合理的架设定位基站,可实现对高度戒备区的无线信号全覆盖,并对覆盖范围内的定位目标进行实时跟踪定位。

9.1. 二维定位

针对监狱场景应用的服刑定位管理系统,一般二维定位区域在重点区域。在这些区域部署为二维定位区域,分别在每个区域(或房间)部署 1个定位基站,即可实现高精度人员定位管理,精度最高可达到0-30m。

9.2. 一维定位

一维定位区域即为直线定位区域,通过部署在走廊、过道等区域,对人员进出此区域进行定位管理以及轨迹查询。一维定位区域在走廊两端各部署一台定位基站,如走廊长度超过 50 米,需增加基站。

9.3. 零维检测

主要用于室外空旷区域、地下停车场、出入口等区域,对此区域检测是否有人员进入。

十、.系统功能描述

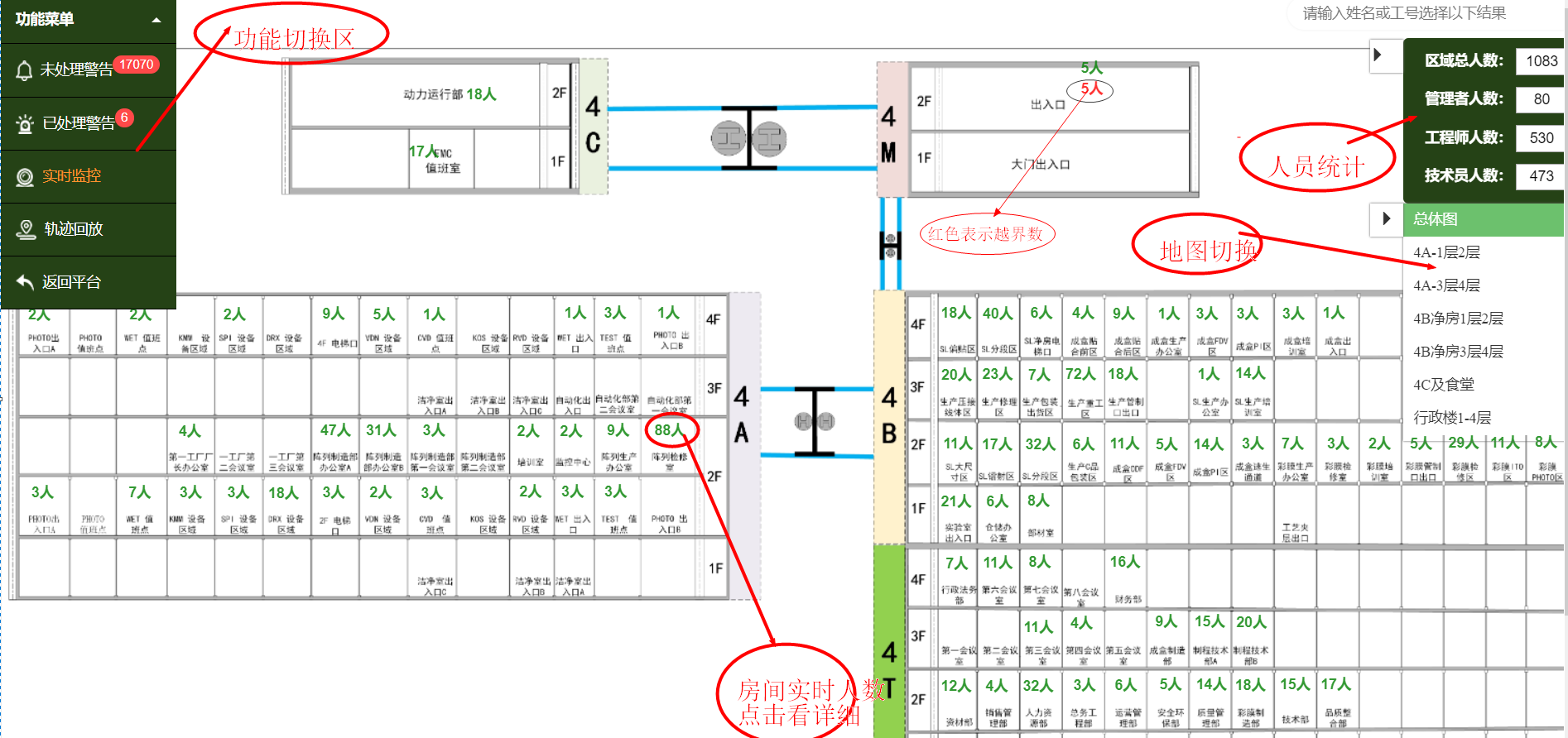

10.1. 人员定位系统、RFID人员定位系统人员位置实时监控

人员移动轨迹:通过电子地图实时显示一个或多个人员移动轨迹。

跟踪指定人员:地图随着标签的移动自动切换,将鼠标移到标签上可以看到标签的当前状态。

人员报警状态信息:通过平面电子地图上不同颜色和形状显示人员的报警状态。

移动轨迹:通过电子地图实时显示一个或多个人员移动轨迹。

跟踪指定人员:地图随着标签的移动自动切换,将鼠标移到标签上可以看到标签的当前状态。

报警状态信息:通过平面电子地图上不同颜色和形状显示人员的报警状态。


10.2. 权限管理

通过人员定位系统很对不同的服刑进行授权区域划分,一旦进入到非授权区域,系统自动报警提示,同时标签(手环、胸牌)发出蜂鸣声,提示服刑离开。

10.3. 禁入禁出管理

人员定位系统、RFID人员定位系统通过电子围栏的划取,可灵活的在管理区域设定单个或多个禁入禁出管控区域,并根据设定的规则选择禁止进入/禁止出去的服刑人员,一旦未授权的服刑人员进入/出该区域,系统自动告警提示。
10.4. 历史轨迹查询

追溯查询任意时段内人员的活动路线。人员定位系统可以按照时间轴查询对应时间点的位置信息。

10.5. 实时人数统计

在指定区域,人员定位系统显示人员信息及状况、由系统自动进行辨别、记录及统计,实时统计服刑总数及人员情况。可实现按照监区内的特定工作区域,可以对进入对应工作区域的服刑人员进行统计。可以按照设定的条件,实时查询进出服刑人员的信息。实时统计某一时间段内进入某出入口的服刑数量。

10.6. 视频监控联动

因禁入禁出触发报警时,视频窗口会立即弹出,通过监视视频窗口监视目标。视频联动是由报警联动配置策略来绑定触发报警位置的视频设备,实现报警自动联动功能。

10.7. 主动求助报警

人员定位系统电子胸牌支持一键报警功能,当发生紧急情况时,第一时间通过报警按钮进行求助报警。系统立即收到报警信息,并显示报警人员姓名、编号、所在位置、时间等信息,并通知安保人员前去处理。

10.8. 预警预案

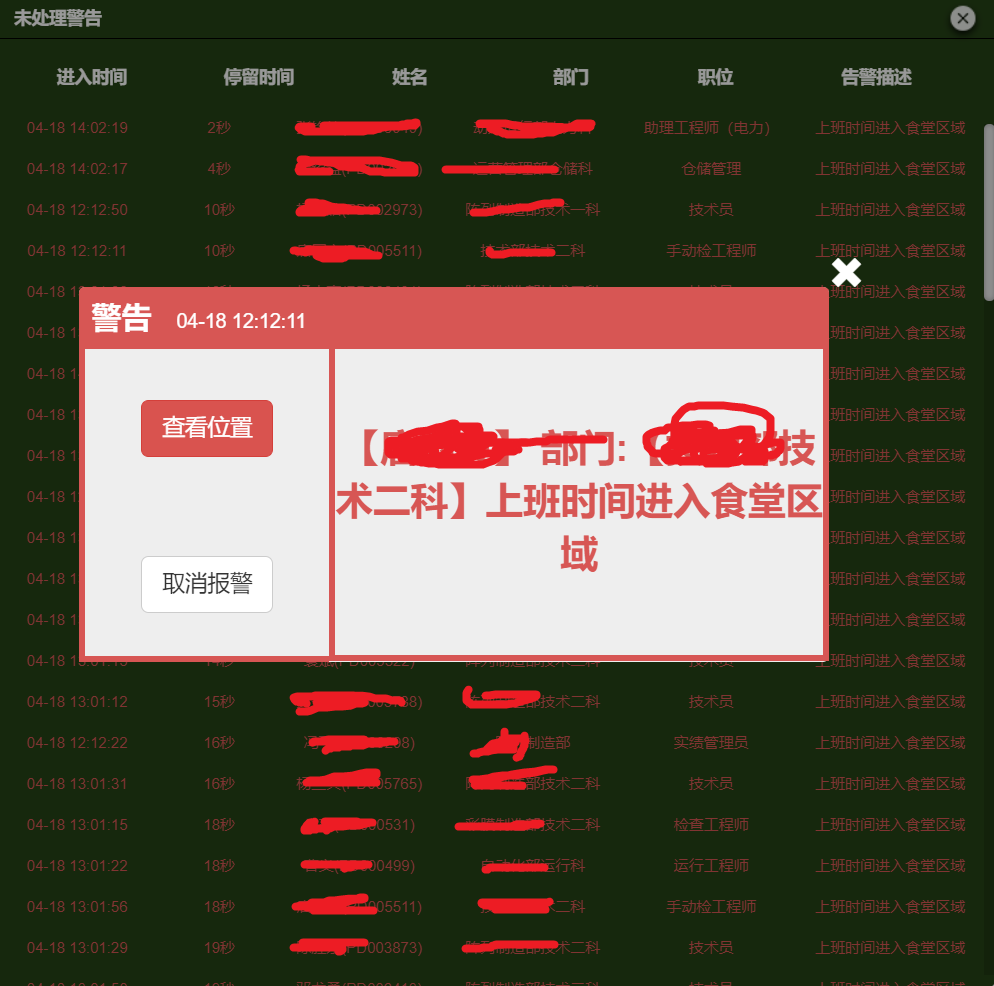

越界报警:针对不同服刑事件,对某些重点区域设置禁止进入/禁止进出,如果有非法进入/进出指定区域则马上报警。
设备故障报警:主要是针对各类标签、定位基站等设备的故障进行报警,如信号中断、设备电池电量不足、设备损坏等。
消失报警:当处于有效信号覆盖范围外,或对标签进行了非法屏蔽时,系统报警。
剪断、重力敲击及破坏报警:当腕表被剪断或壳体被拆开或破坏、重力敲击时,系统可实时检测出来并报警。

10.9. 行为智能分析

超时提示:对指定标签设置,在某指定区域内停留不得超过指定时间,如果超过指定时间就会报警,可以限制在指定区域的停留时间,以防危险情况发生。若服刑人员在工作时间在非工作区域进行长时间的逗留,系统自动进行告警提示。

同理可设置服刑人员在非工作区域长时间逗留告警提示,服刑人员不允许在工作时间在非工作区域进行长时间的逗留,如有逗留应进行提示。

10.10. 异常行为分析

RFID人员定位系统标签支持静止、运行状态检测,并针对不同的状态制订不同的报警提示策略,如长时间静止、非规律性移动,系统都可进行报警提示。

10.11. 统计报告

可以对每个服刑人员以周或月为单位进行工作时间的统计。

该方案应用场景:戒毒人定位管控系统技术规范书,办案区定位系统设备文档,室内定位系统原理图,定位系统解决方案,室内定位系统技术方案,监所人员定位系统设计方案,看守所人员定位系统技术建议书,监狱人员定位管理系统文档。
