5G+北斗RTK储油罐位移监测系统：实时监测罐体沉降、倾斜与变形

随着石油、化工、能源和港口行业数字化建设不断推进，储油罐安全监测逐渐成为智慧油库建设的重要组成部分。储罐在长期运行过程中可能受到地基沉降、温度变化、储液荷载以及周边环境等因素影响，从而出现垂直沉降、水平位移、倾斜和局部变形等变化。

传统储罐监测主要依靠人工定期测量，难以持续获取监测数据。为提高储油罐安全监测的自动化水平，5G+北斗RTK储油罐位移监测系统可以利用北斗RTK技术进行高精度位置监测，并利用5G网络实现数据实时传输，为储罐安全管理提供更加数字化的技术手段。

一、5G+北斗RTK是什么技术方案？

5G+北斗RTK储油罐监测系统主要由北斗RTK监测终端、RTK定位基础设施、5G通信模块、服务器以及监测管理平台组成。



在储油罐不同关键位置安装北斗RTK监测终端。

设备通过北斗卫星系统获取定位数据，并结合RTK差分技术提高定位结果的精度。

监测终端采集到位置数据后，通过5G网络将数据发送到服务器。

后台平台对不同时间的数据进行对比分析，从而判断储罐监测点是否发生位置变化。

整个系统形成：

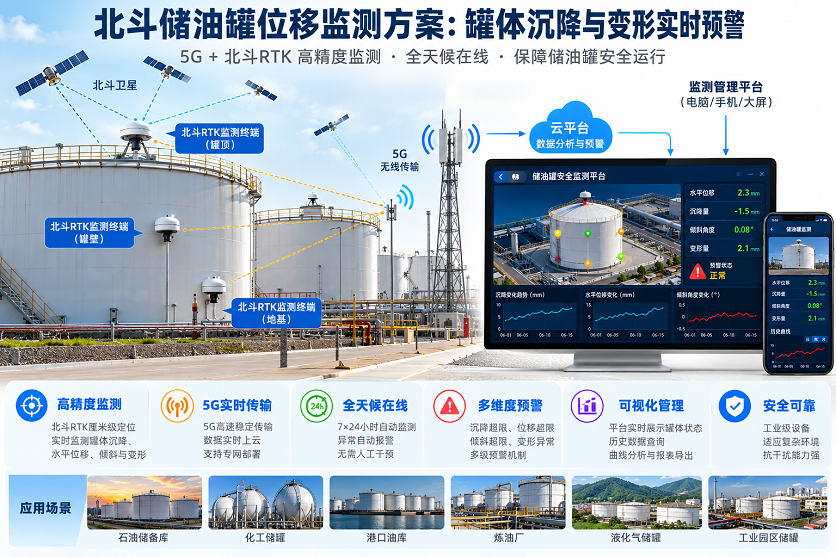

北斗卫星 → RTK监测终端 → 5G无线网络 → 服务器 → 储油罐监测平台

管理人员则可以通过电脑、手机或者大屏查看监测结果。

二、北斗RTK监测储油罐位移

北斗RTK技术可以获取监测点的空间位置数据。

对于储油罐而言，可以根据实际结构在罐体顶部、罐壁、基础等位置设置监测点。

通过对多个监测点进行长期连续观测，可以获得不同位置的三维坐标变化。

如果监测点高程发生变化，可以分析垂直方向沉降情况。

如果监测点平面坐标发生变化，可以分析储罐水平位移。

如果多个监测点之间出现不同程度的位置变化，则可以进一步分析储罐整体是否存在倾斜或者变形趋势。

因此，北斗RTK不仅可以用于单一沉降监测，还能够形成多点联合监测体系。

三、5G实现监测数据实时回传

对于大型油库来说，储罐通常分布在较大的区域内。

传统监测系统如果采用大量有线线路，需要进行通信线路施工和维护。

采用5G通信后，现场监测终端可以通过无线网络将数据直接上传至后台。

5G具有高速率、低时延以及无线接入等特点，可以满足储油罐监测数据实时上传的需求。

对于部分需要接入企业专网的项目，也可以根据实际网络环境进行通信方案设计。

这样，管理人员即使不在储罐现场，也可以通过后台系统了解当前监测状态。

四、储油罐沉降变化实时可视化

监测平台可以对储油罐建立数字化监测档案。

每一个储罐可以对应多个监测点，平台实时显示监测点当前状态。

管理人员可以查看：

当前位移量、累计沉降量、水平位移、监测时间、变化趋势以及历史数据。

系统还可以将监测数据形成曲线。

例如，可以查看某一个监测点最近一天、一周或者一个月的变化情况。

通过曲线分析，可以更加直观地观察储罐位移变化趋势。

五、多参数异常预警

储油罐监测不能只关注沉降一个指标。

实际项目中，可以根据监测需求建立多维度预警机制。

当垂直位移达到设定阈值时，可以触发沉降预警；

当水平位移超过设定范围时，可以触发水平位移预警；

当多个监测点变化趋势出现异常时，可以进行倾斜或者变形风险提示；

当监测设备失去通信或者长时间没有数据时，可以产生设备离线报警。

通过不同监测参数的综合分析，可以提高储罐安全监测的信息化水平。

六、适合智慧油库和大型储罐区

5G+北斗RTK储油罐位移监测系统可以应用于：

原油储备库、成品油库、石化企业、炼油厂、港口油库、化工园区、液化气储罐区以及大型工业储罐。

对于大型储罐区，可以通过统一平台管理多个罐体。

管理人员可以快速查看哪些储罐处于正常状态，哪些储罐需要重点关注。

当出现异常数据时，可以直接定位到具体储罐和具体监测点，提高异常处理效率。

七、从定期测量到连续监测

传统人工测量通常按照一定周期进行，数据主要反映测量时间点的状态。

而5G+北斗RTK系统能够根据项目需求进行持续数据采集，从而获得更加连续的储罐位移变化数据。

通过长期数据积累，可以逐步建立储罐位移变化数据库，为设备维护、基础沉降分析和安全管理提供数据参考。

需要注意的是，北斗RTK实际监测精度并非单纯由定位芯片决定，还受到RTK差分数据来源、卫星观测条件、天线安装位置、多路径效应、基准站距离以及现场环境等因素影响。因此，正式项目实施时，应根据储罐结构和现场环境进行专业设计和精度测试。

5G+北斗RTK储油罐位移监测系统通过高精度定位、无线数据传输、实时数据分析和异常预警，将储罐安全监测从传统人工测量逐步升级为数字化监测，为智慧油库、智慧石化和大型储罐安全管理提供新的技术方案。
