一、关于RFID

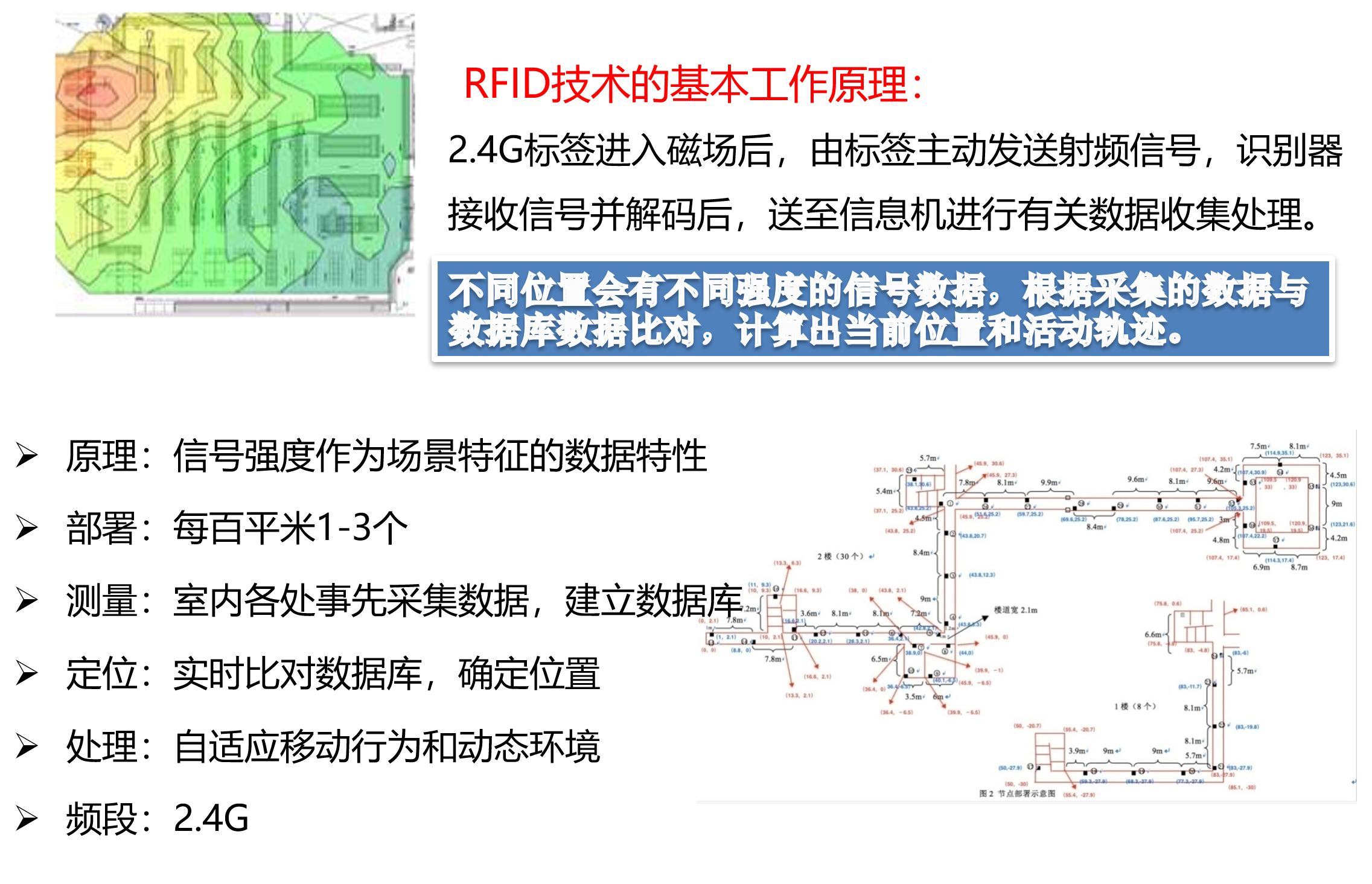

室内定位系统RFID(radio frequency identification）：人员定位系统射频识别。利用射频信号通关于RFID过空间耦合（交变磁场或电磁场）实现无接触信息传递，并通过所传递的信息达到识别目的的自动识别技术。常规用在区域人员定位系统有很大的优势，完全满足室内定位系统。

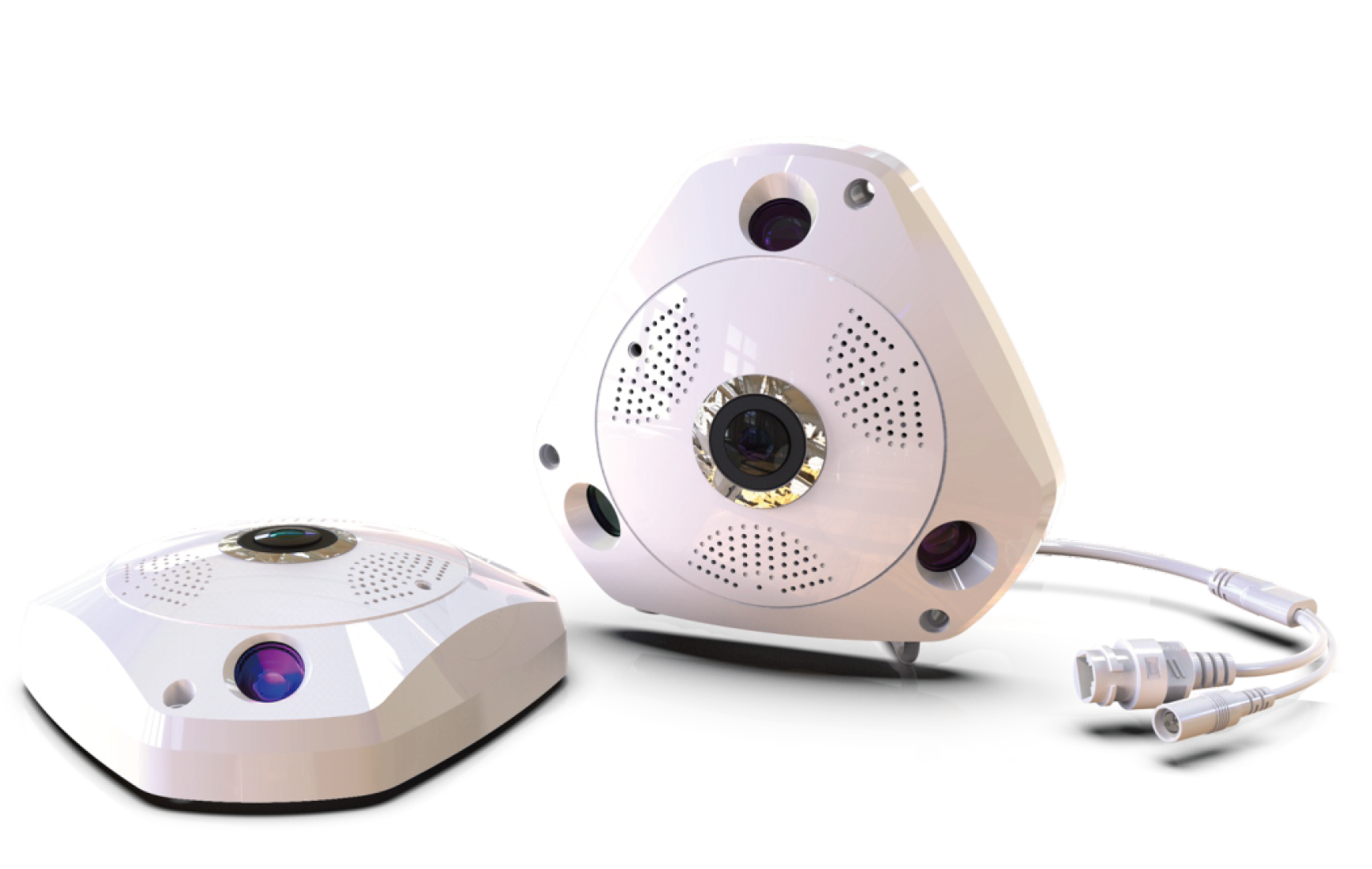

 二、’产品外观



三、产品概述
人员定位系统_室内定位系统，室内定位系统2.4G+125k+声光报警双频定位基站，主要针对人员定位报警、监狱看护人员、养老院、儿童游乐场或物品安全防护应用而设计的一款高集成的读卡报警定位基站，属于物联网范筹，信息通过互联网与计算机进行交互。出口监示器操作使用较为便捷，可满足客户室内定位系统不同环境的需要。

 四、产品特征

工作状态指示：通过指示灯可显示工作状态；
支持接口方式: 以太网连接、POE供电；
其它电气性能:2.4G信号接收、125K低频激活（定位或声光报警）；
把低频125k+2.4G结合为一体式的定位基站；
高效电子标签数据接收；高可靠性收发校验；供电传输有效结合；自适应以太网模块
可实现稳定有效的远程配置；先进防冲突算法，可同时识别多个卡片/腕带；
2.4GRSSI值信号限制：0 ~16 设置0不读RSSI 值越大越灵敏
同步分组工作功能：相邻的定位读卡定位基站125k低频磁场分组工作互相不干扰功能，0为连续模式，1 ~3分时分组序号；


五、规格参数

物理参数
外形尺寸	160mm*35mm
外壳材料	塑胶
产品颜色	白色
产品重量	0.7kg
包装	瓦楞纸盒（1个/盒）（可定制）



环境参数
工作湿度	≤ 90%
工作温度	-25℃ ~+75℃
存储温度	-20℃ ~+85℃



性能参数
工作电压	24V~48V
额定功率	<12W
工作频段	2.4GHz~2.483GHz
高频参数	2.45GHz　 250K速率　　FSK调制方式
低频参数	125KHz  FSK调制方式
激活距离	小于4米（直径）
通讯协议	TCP/IP客户端


六、天线远场方向图

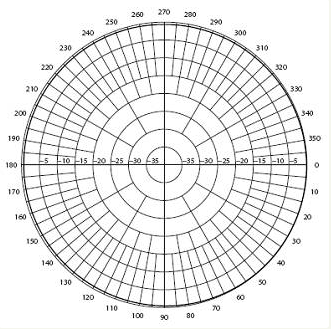

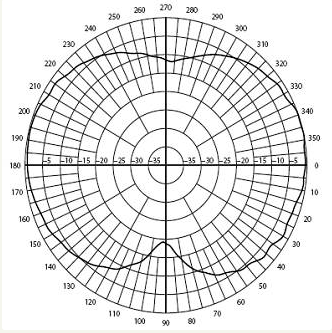

人员定位系统_双频定位基站水平面方向图：                                         人员定位系统_双频定位基站垂直面方向图：




七、接线方法
室内定位系统使用超6类铜质网线进行人员定位系统标准网络连接方式，本人员定位系统设备支持标准 802.3af  PoE供电 。如需要使用非标POE供电，人员定位系统供电正极接入4&5脚位，供电负极接入7&8脚位,供电电压应小于50V。

八、参数设定及通讯方法

1. 通过人员定位系统客户端工具检索设备和更新设备固件和参数的方法：

打开Arm工具，点击Search按钮可读到所连接网络的设备网络参数，室内定位系统如需要更改则修改网络参数，先选择好网络设备的MAC地址，把室内定位系统设备网络参数修改后再点击Setting按钮即可，如需要固件升级则使用Upload按钮。


2、室内定位系统通过WEB修改设备系统参数方法：
设备默认IP地址：192.168.1.88（连接网络并确保设备与本地网络同一IP段的况下，可用IE打开设备的配置页面）,WEB配置如下

名称 说明 人员定位系统固件版本号 室内定位系统设备的软件版本号码 人员定位系统设备MAC地址 室内定位系统设备固定的网络地址编号 人员定位系统产品密码 室内定位系统区别不同电子标签而设置的密码，默认_TAGDING 人员定位系统设备IP地址 室内定位系统当前设备的IP地址，需与本 网络同一IP段 人员定位系统子码掩码 室内定位系统当前设备的MASK掩码，正常值为255.255.255.0 人员定位系统默认网关 室内定位系统当前网络的网关 人员定位系统设备编号 用于设定学校或场地的编号，不同地方编号唯一 人员定位系统远程IP地址 室内定位系统服务器的IP地址 人员定位系统通讯端口 室内定位系统服务端设定的接收端口号 人员定位系统射频灵敏度 室内定位系统默认为0时关闭RSSI（接收的信号强度）功能，1-16 RSSI值越大越灵敏 人员定位系统丢失时间 单室内定位系统件 ：秒，默认值30秒，用于设定标签失读的时间值，超出该值时开始判定读卡方向。如果设值为0则不启用方向识别功能，读卡立即上传数据。 人员定位系统心跳时间 室内定位系统设备每间隔一个固定的时间往服务端发送1条卡号为0的记录，服务端未收到心跳数据说明连接异常 人员定位系统报警输出时间 接室内定位系统收到报警信号时，设置需要报警的时长 人员定位系统设备系统时间 室内定位系统当前设备时间，如没改动，保存时不更新设备时间 人员定位系统网络连接时长 室内定位系统设备与服务端单次所连接的时长，无连接值为0



1. 室内定位系统通过TCP/IP服务端连接设备的方法：

        人员定位系统PC机使用TCP/IP SOCKET的服务端，设置一个固有的端口号并启用服务，室内定位系统在设备的WEB配置页面里,把远程IP地址和通讯端口参数修改成和PC机服务端的一致并保存后,设备将自动重启并连接服务端，室内定位系统设备上的SPK指示灯由开始时的慢闪变成快闪表明与服务端连接成功，及自动上传1条*CONNECT OK*的数据内容给服务端。服务端禁止向设备端发送除设备功能指令以外的任何数据，否则设备无法识别指令内容将返回ERROR的数据给服务端。可以通过TCP/IP SERVER SDK的工具测试如下：

九、常用指令

序号	名称	指令	参数	举例	返回值
1	获取版本号码	#GET_VER	无	#GET_VER	#VER：?.?*
2	获取系统时间	#GET_TIME	无	#GET_TIME	人员定位系统#YYYY-MM-DD HH:MM:SS*
3	设定系统时间	#SET_TIME	人员定位系统YYYY-MM-DD HH:MM:SS	#SET_TIME 2015-03-15 17:00:00	#OK*
4	获取历史读卡记录	#GET_HISTORY	SSSSSEEEEE	例如 获取1000-1050:#GET_HISTORY 0100001050 获取全部的记录:#GET_HISTORY 0000065534	人员定位系统数据打包回传
5	恢复出厂设定值	#FACTORY	无	#FACTORY	#OK*
6	获取产品型号	人员定位系统#GET_PRODUCT_MODEL	无		#??*
7	设置报警时间	#SET_ALARM_TIME		#SET_ALARM_TIME 30	#OK*
8	获取报警时间	#GET_ALARM_TIME	无		#??*
9	启动报警	#SET_ALARM_START	无	人员定位系统当报警时间设置值为0时，启动后报警时长为3600秒，如需提前结束报警则需发送关闭报警的指令	#OK*
10	关闭报警	#SET_ALARM_STOP	无		#OK*

（注意：如果是带参数的指令，其参数格式一定按照说明要求的格式样子）

十、室内定位系统读卡器发回数据格式定义：
室内定位系统数据包的定义：
1、室内定位系统数据包格式(共40字符)

名称	头标志	设备编号	设备日期时间	标签号码	标志位	标志位数据	校验和
描述	#	十六进制	十进制	十进制	任意	十六进制	*
字符数	1	8	12	10	1	6	2


2、数据包详细介绍：

序号	定义	说明
1	头标志	‘#’
2	设备ID7(H)	室内定位系统内容格式：十六进制字符格式 设备类型、设备编号或者场地编号，可自行修改（进入设备管理页面可进行修改） （此数据指是读卡器的设备编号，而非腕带的编号）
3	设备ID6(H)
4	设备ID5(H)
5	设备ID4(H)
6	设备ID3(H)
7	设备ID2(H)
8	设备ID1(H)
9	设备ID0(H)
10	年高位（D）	室内定位系统内容格式：十进制字符格式 时间 年月日时分秒
11	年低位（D）
12	月高位（D）
13	月低位（D）
14	日高位（D）
15	日低位（D）
16	时高位（D）
17	时低位（D）
18	分高位（D）
19	分低位（D）
20	秒高位（D）
21	秒低位（D）
22	卡号第10位（D）	室内定位系统卡号 内容格式：十进制字符格式 腕带的2.4G卡号
23	卡号第9位 （D）
24	卡号第8位 （D）
25	卡号第7位 （D）
26	卡号第6位 （D）
27	卡号第5位 （D）
28	卡号第4位 （D）
29	卡号第3位 （D）
30	卡号第2位 （D）
31	卡号第1位（D）
32	标志位（C）	室内定位系统内容格式：任意字符，标志位大写字符电量正常，标志位小写字母低电量 A/a：定位功能，标签数据1里表示标签采集到的低频定位地址码， B/b：拆除报警功能 S/s：报警功能，标签数据1值为01表示求救报警、02表示加速度报警 H/s：心率功能，标标签数据1里表示标签采集到的心率、数据2表示血氧值。
33	标志数据1
34
35	标志数据2
36
37	标志数据3	RSSI信号强度值，高半字节0~F表示 信号强度，超小值信号超强，低半字节1~4表示对应的通道号
38
39	校验和的高4位(H)	室内定位系统内容格式：十六进制字符格式 检验和字节，将前面38个字符的十六进值加起来，再加上这里的校验码值，合并的和尾部字节值为零
40	校验和的低4位(H)


3、校验和举例：
举例：#000000011504180808090022046518E990000C2
人员定位系统根据以上的举例，校验码验证方法如下：

序号	01	02	03	04	05	06	07	08	09	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30	32	32	33	34	35	36	37	38	39	40
字符	#	0	0	0	0	0	0	0	1	1	5	0	4	1	8	0	8	0	8	0	9	0	0	2	2	0	4	6	5	1	8	E	9	9	0	0	0	0	7	D
16进制	23	30	30	30	30	30	30	30	31	31	35	30	34	31	38	30	38	30	38	30	39	30	30	32	32	30	34	36	35	31	38	45	39	39	30	30	30	30	7D
运算方法	人员定位系统校验和计算：把所有16进制的值相加的总和，未字节为0值 23+30+30+30+30+30+30+30+31+31+35+30+34+31+38+30+38+30+38+30+39+30+30+32+32+30+34+36+35+31+38+45+39+39+30+30+30+30+7D=800(合并得值尾字节为0)



十一、网络心跳包机制
               人员定位系统为了保证连接的可靠性及检查设备是否实时在线，室内定位系统设备端会每隔一段时间（默认为60秒）向服务端发送心跳包数据。

1. 室内定位系统设备端发送心跳包的数据格式(40字符)：

    心跳包的数据格式与以上的读卡数据包是一致的，在其数据包中的卡号内容为0000000000。
    举例：#0331DF001602271623570000000000000000092
2、室内定位系统服务端发送确认包的数据格式(24字符)：
   为了保持室内定位系统设备端的系统时间与服务端一致,以及系统网络异常情况下自动重启设备重新连接网络（如果已启用设备自动重启功能），室内定位系统服务端收到设备发送过来的心跳包后要作出返回数据的响应，返回包数据格式如下：

名称	头标志	命令代码	设备日期	设备时间
描述	#	ACK	10位日期字符	8位时间字符
举例：#ACK 2015-05-09 08:14:08



• 注意事项

1. 请勿把室内定位系统电子标签摆放在产品上测试，这样使标签内电池发热导致标签电量耗尽的影响！
2. 勿投入火中或存放在超过85度的高温环境储存使用
3. 请勿使用利器损害。
4. 请勿放置在有腐蚀性物品附近。
5. 请勿检修时随意更改元器件的参数、规格、型号。
6. 请勿强力剧烈冲撞。
7. 请勿使用重物巨力挤压。

十三、应用领域

1. 监狱人员定位监管系统
2. 养老院人员定位系统
3. 戒毒所人员定位系统
4. 办案区人员定位系统
5. 医院人员定位系统
6. 室内定位系统统轨迹管理
